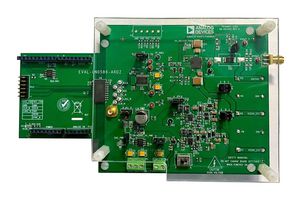

ANALOG DEVICES EVAL-CN0586-ARDZ
Reference Design Board, CN0586, Precision Bipolar High Voltage Output Driver, Data Acquisition
新規
- メーカー 部品番号:
- EVAL-CN0586-ARDZ
- ご注文 コード:
- 4568676
-
-
最多の部品番号が追加されました。
古い項目を削除して新しい項目を追加する。
- 製品 範囲
- -
- ECAD / MCAD
-
製品概要
EVAL-CN0586-ARDZ is an evaluation board that contains the full signal chain of CN0586 which is a precision bipolar high voltage output drive solution, with up to 200V output span and digital interface isolation. The evaluation board operates from +/-15V external dual supply and has an on-board low drop-out (LDO), precision reference and High Voltage (HV) power solution for the various parts of the signal chain. The EVAL-CN0586-ARDZ utilizes the AD5754R, 4-channel voltage output DAC, and the ADHV4702-1, low noise HV amplifier, in a configuration shown in the figure below capable of producing up to 200V span and 20mA current drive at the outputs. CN0586 includes safety features such as digital interface isolation, temperature or software-controlled shutdown.
- Full featured evaluation board for CN0586
- Up to 200V software selectable output span
- (+/-)100V and +200V power solution from 15V input
- On-board precision voltage reference
- Arduino Uno form-factor
- Open-source firmware example
- Various safety features for High Voltage (HV)
