待望のデータ収集（DAQ）システム: あらゆる指標で卓越した性能
お客様のニーズを最優先に設計
NI mioDAQは、最先端の計測技術と直感的なユーザーエクスペリエンスを融合したUSBデータ収集（DAQ）デバイスです。
エンジニアはmioDAQを活用し、±10ボルトの高精度測定、電気機械試験システムの構築、複雑な電子回路設計の検証を実現します。
mioDAQが選ばれる理由：
テスト作業の負担を大幅に軽減する優れた操作性
USB Type-C接続による高速・高分解能測定の実現
業界最高水準のDAQソフトウェアラインナップ
主要特長
高精度測定
最大20ビット分解能、±10 V入力、サンプリングレート1 MS/s/ch
最大4チャンネル±10 V出力、更新レート250 kS/s/ch
16デジタルI/Oラインと4つのカウンター/タイマー
簡便な設定環境
バスパワー対応USB Type-C接続
QRコードによる簡易セットアップ
接続用アクセサリー同梱

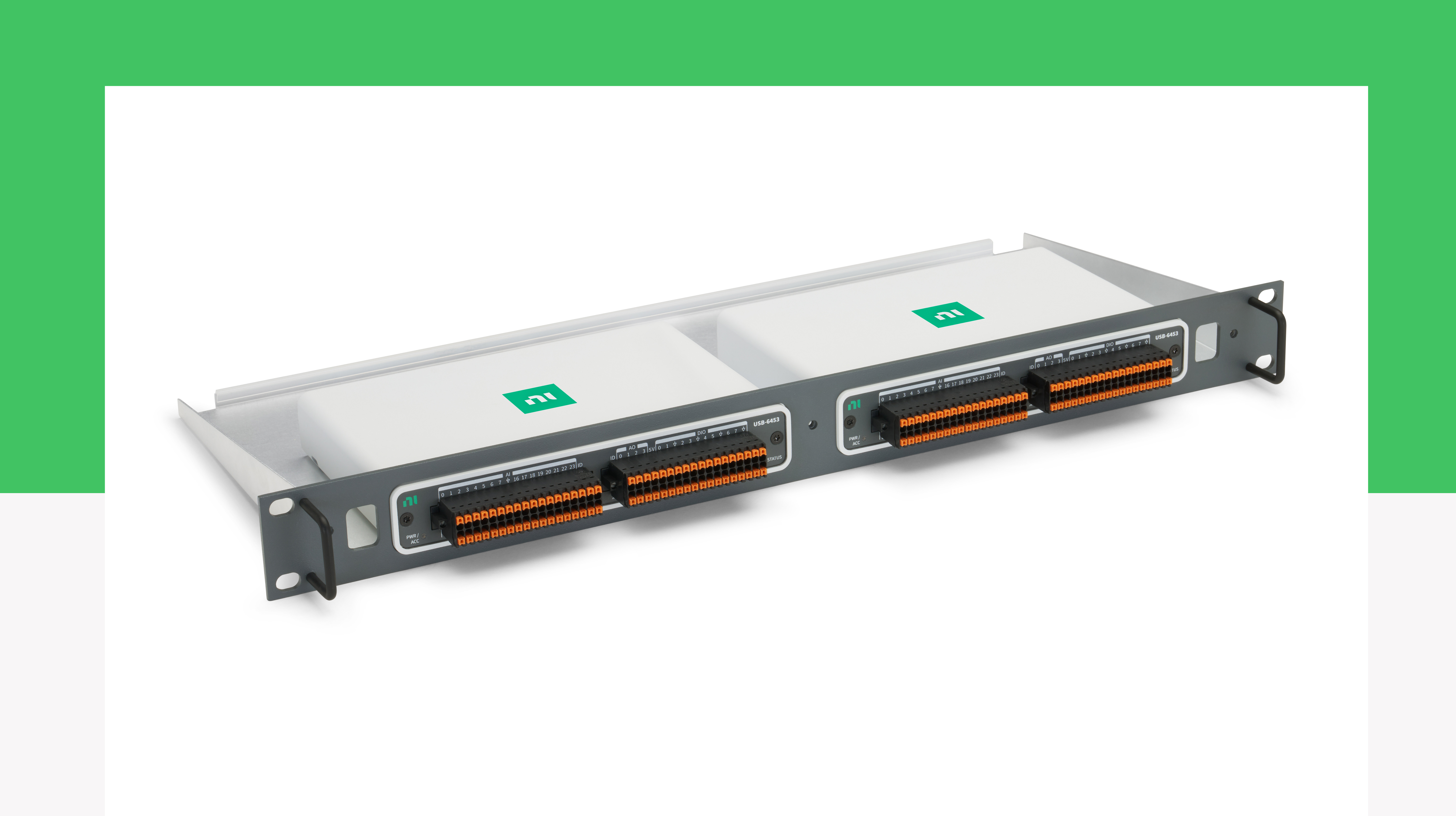

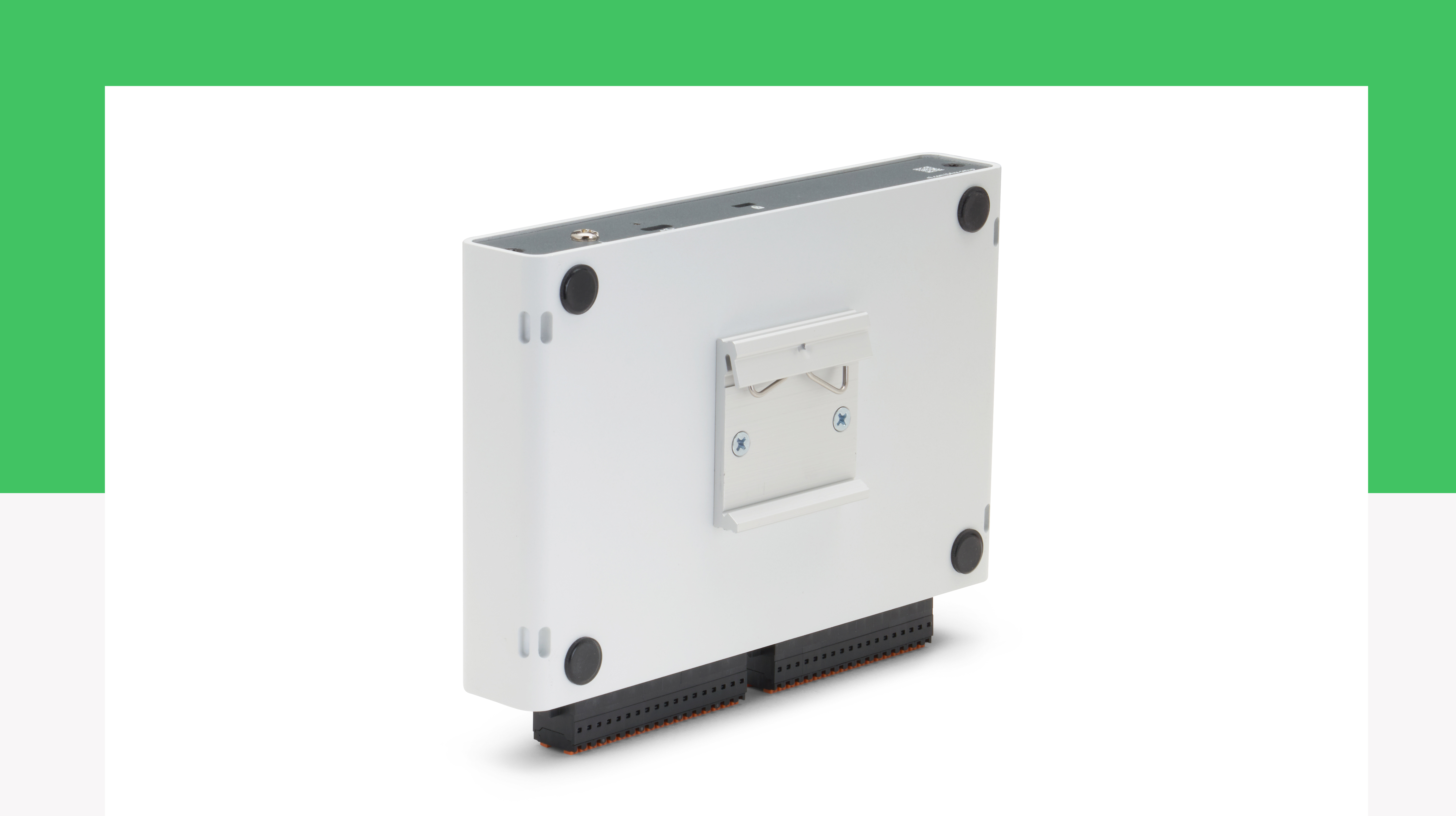

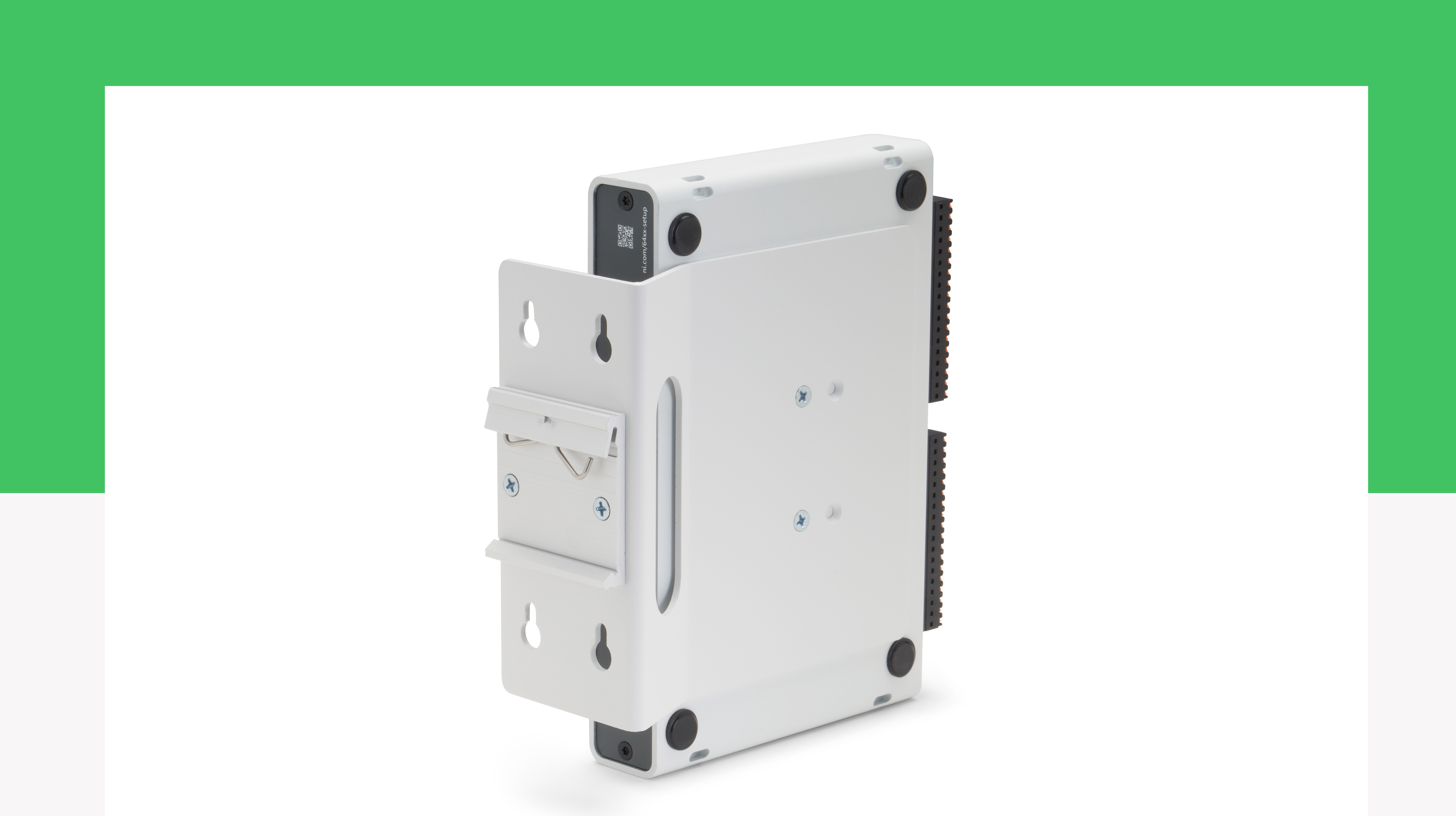

多様な取付オプション
充実したソフトウェアオプション
FlexLogger Lite搭載の無償DAQソフトウェア
業界最高水準のLabVIEW統合機能
Python、C/C++、C#他、各種プログラミング言語対応

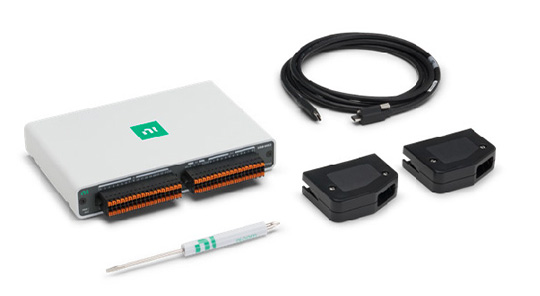

パッケージ内容
NI mioDAQ USB-64xxシリーズ
ロックネジ付き2 m USB-C - USB-Cケーブル 1本
ストレインリリーフ機能付きバックシェル搭載スプリング端子
NI専用ドライバー
最大20ビット分解能、1MS/s/ch、±10 V入力
- マルチプレックス方式および同時サンプリング方式選択可能
- マルチゲイン設定（±0.2 V、±1 V、±5 V、±10 V）
±10 V出力
更新レート 200 kS/s/ch
+5 V電源ピン
デジタルI/Oライン
mioDAQの主な用途
測定機能
- 16ビットおよび20ビット分解能での±10 V信号測定
- ±10 V出力センサーの測定
- チャンネルあたり最大1 MS/sの高速電圧信号測定
- 電流測定のためのシャント抵抗器における電圧降下測定
- バッテリーセル電圧測定（ピーク電圧±10 V）
- USB/バッテリー駆動電子基板（PCB）の電源レール電圧測定
- パルス計数およびイベントカウント
- TTLレベルのデジタル信号測定
- 直交エンコーダーの信号測定
- レゾルバ信号の測定
- ストリングポット、ラインポットの信号測定
- 低電圧電流センサーの信号測定
- 低電圧計器用変圧器の出力測定
- その他、多様な信号の測定に対応
信号生成および制御機能
- 電圧出力（±10 V）
- TTLレベルのデジタル出力
- 外部リレー制御（デジタルI/Oラインを使用）
- パルス幅変調（PWM）信号の生成
- センサーおよび信号のシミュレーション
- LED駆動制御
mioDAQハードウェアの選択
*USB-6451/53モデルは、チャネル数を拡張するマルチプレックスモードを搭載しています。 最大サンプリングレートは、ADC数を超えるチャンネル数に対する1チャンネルあたりの値です。 詳細については取扱説明書をご参照ください。
mioDAQモデル | USB-6421 | USB-6423 | USB-6451 | USB-6453 |
| 部品番号 | 789887-01 | 789882-01 | 789888-01 | 789884-01 |
| アナログ入力チャンネル数（シングルエンド/差動） | 16/8 | 32/16 | 16/8 | 32/16 |
| 最大サンプリングレート* | 250 kS/s（1チャネル） | 250 kS/s（1チャネル） | 1 MS/s/ch（8チャネル） | 1 MS/s/ch（16チャネル） |
| ADC数 | 1 | 1 | 8 | 16 |
| 同時サンプリング | 非対応 | 非対応 | 対応 | 対応 |
| 分解能 | 16ビット | 16ビット | 20ビット | 20ビット |
| アナログ出力チャンネル数 | 2 | 4 | 2 | 4 |
| デジタルI/Oチャンネル数 | 16 | 16 | 16 | 16 |
| カウンター数 | 4 | 4 | 4 | 4 |
